新聞動態冷庫節能鋁排管產品使用相關說明

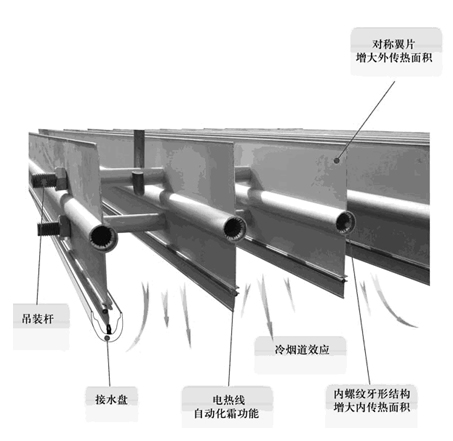

一、鋁排管簡述： 、使用壽命長久 ，系統干凈穩定等優點 ，使其近年來在大中小型制冷工程中得到了廣泛應用 。 小貼士：冷庫停用時，注意冷庫內 ，通風 、干燥，以延長鋁排，使用壽命。 二、結構示意圖：
（B）熱氟除霜裝置: 1、手動控制一鍵開關，簡便可靠、安全，終端用戶也可輕松操作，不會出現誤操作引起設備故障。 2、從內部加熱，霜層與管壁結合處融化即可墜 落，熱源使用效率高。 3 、除霜干凈徹底，霜層80%以上呈固態掉落，配合2翅片鋁排蒸發器效果更佳。 4、按圖直接裝在冷凝機組上，簡單的管道連接，不需要其它專用配件。 5、根據霜層厚度等實際差異，一般用時30~150分鐘。 6、與電熱化霜比：安全系數高、對冷間溫度負面影響小、落水少對存貨及包裝影響極小。
三、鋁合金蒸發器性能 ，換熱效率高； 無風機 ，食品干耗低 ； 直接吊裝庫頂，安裝方便 ； 對稱翼片管與內置螺紋牙形一體壓鑄成型 ，耐壓值高，壽命長； 高絕緣等級的電熱線 ，電熱化霜功能可靠 ； 制冷系統節能效果顯著，較傳統冷排節能30% 。
四、鋁排管安裝 五、鋁排的連接及注意事項 1、根據鋁排規格型號，可用一塊或幾塊組成1－N組，用多路分液頭和回氣匯管并聯連接至制冷系統中。若冷庫所用鋁排數量較多，可多組并聯以減少氣流阻力，提高制冷效率。 2、鋁排每路制冷量約1.5kW～2kW 左右，即45米-60米長的翼片管。 3、采用分液器連接，需配置外平衡式膨脹閥，其感溫包應固定在平衡管向回氣匯管方向100mm處。 4、分液頭安裝時蓮蓬頭垂直向上，保持制冷劑液面水平，回氣匯管水平放置。 5、鋁排安裝時應加裝回氣過濾器 ，以確保壓縮機使用安全 。當壓縮機高于鋁排位置時，需加反油彎 ，垂直高度5m左右加1個 ，10m左右加2個，水平管路安裝時應留有坡度 。 6 、銅鋁接頭出廠時已焊接封頭，連接時銅管切勿直接圍彎 ，應從焊口處切斷或焊掉封頭，用90度銅彎管或Φ16銅管直接焊接至分液器。 7 、分液頭細管為Φ5/6 ，鋁排銅鋁接頭進口管為Φ22，兩者之間的連接管道為Φ16銅管 ，不能將Φ5/6的銅管從分液頭細管一直連接至銅鋁頭 ，否則會因節流降壓過大而影響制冷。 8 、銅鋁接頭出口管至回氣匯管間的連接管用Φ22的銅管 。 9、鋁排每路銅鋁接頭處出廠時焊接單相氣閥 ，已充氮氣 ，安裝時先檢查氣閥有無氣壓，若無氣壓 ，應重新充氮氣試漏 ，若出現漏氣請與生產廠家聯系解決。 10 、電熱線按三相四線供電 ，按附圖C說明，從接線盒內給電 ，同時應配置電熱化霜溫控繼電器 、化霜時間可調繼電器、電熱線漏電保護 ，對電熱化霜系統三重保護，確保電熱化霜系統安全正常的工作。 11 、出廠鋁排安裝的電熱線 ，每個回路上都要安裝一個溫控保護元件，安裝時注意應將溫控元件夾在鋁合金翼片管上 ，保證其不會掉落損壞 。 12、鋁排用吊鉤或金屬L片吊于庫頂 ，應加2.5-5cm木龍骨橫襯 ，尤其5.2m、6.2m規格的鋁排管 ，吊裝點6個 ，必須在庫板頂上加厚度5cm的木龍骨橫襯，以保證鋁排管結霜后的承載強度 。同時為避免吊鉤冷橋效應 ，在吊鉤穿過庫板的外端用發泡劑等 。保溫材料密封，防止通過吊鉤散冷 。
